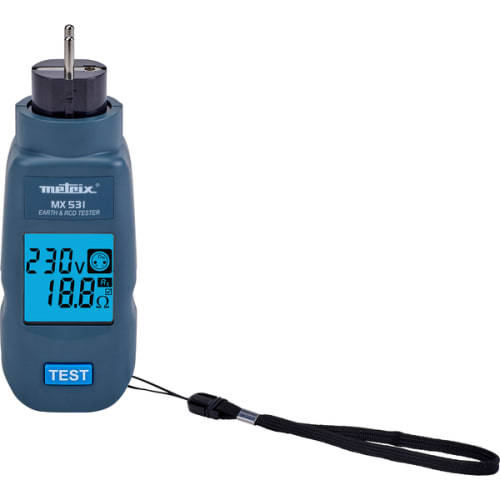

Contrôleur de boucle de terre MX 531
Description
Le MX 531 est un contrôleur de terre fiable, simple et précis avec résolution jusqu’à 0.1 Ω.
Une fois l’appareil connecté sur une installation (terre présente, réseau 230 V, phase à droite ou à gauche...
Description
Le MX 531 est un contrôleur de terre fiable, simple et précis avec résolution jusqu’à 0.1 Ω.
Une fois l’appareil connecté sur une installation (terre présente, réseau 230 V, phase à droite ou à gauche) l’affichage de la valeur de terre se fait instantanément sur la partie inférieure de l’écran LCD à 3 digits.
Le MX 531 affiche instantanément l’état de raccordement de la prise grâce à l’excellent affichage LCD rétro-éclairé. L’affichage change de couleur en fonction de la conformité de l’installation : bleu si l’installation est conforme, rouge en cas de défaut ou de mauvaise terre.
Une fois l’appareil connecté sur une installation (terre présente, réseau 230 V, phase à droite ou à gauche) l’affichage de la valeur de terre se fait instantanément sur la partie inférieure de l’écran LCD à 3 digits.
Le MX 531 affiche instantanément l’état de raccordement de la prise grâce à l’excellent affichage LCD rétro-éclairé. L’affichage change de couleur en fonction de la conformité de l’installation : bleu si l’installation est conforme, rouge en cas de défaut ou de mauvaise terre.
Spécificités
RE : 3 à 1999 Ω.
Calibre auto : 3 à 199,9 Ω et 180 Ω à 1999 Ω.
Résolution : 0,1/1 Ω.
Précision : +/-(3%L+5D).
Erreur RE défaut terre : affichage écran rouge.
Protection/surcharge admissible : 300V CAT III.
Tension : 100 à 400V.
Tension phase-neutre : 100 à 420 V-50/60Hz – indication inversion L/N – si <195V et >253V défaut.
Résolution : 1V.
Précision : +/- (2%+1D).
Tension phase-terre : 195V à 253V 50/60 Hz.
Indication position : phase-neutre et terre.
RCD 30mAAC : test si RE correct.
Valeur nominale : 30 mA et temps <200 ms.
Conditions : 230V phase et neutre / courant 30mA 0% et +6% / Temps +/-4ms.
Calibre auto : 3 à 199,9 Ω et 180 Ω à 1999 Ω.
Résolution : 0,1/1 Ω.
Précision : +/-(3%L+5D).
Erreur RE défaut terre : affichage écran rouge.
Protection/surcharge admissible : 300V CAT III.
Tension : 100 à 400V.
Tension phase-neutre : 100 à 420 V-50/60Hz – indication inversion L/N – si <195V et >253V défaut.
Résolution : 1V.
Précision : +/- (2%+1D).
Tension phase-terre : 195V à 253V 50/60 Hz.
Indication position : phase-neutre et terre.
RCD 30mAAC : test si RE correct.
Valeur nominale : 30 mA et temps <200 ms.
Conditions : 230V phase et neutre / courant 30mA 0% et +6% / Temps +/-4ms.
Points forts
Autonomie totale (sans pile) et affichage immédiat sans réglage ni sélection de position.
Testeur qui s’adapte à toute configuration de prise avec sa tête rotative et son faible encombrement.
Utilisation sur prise 2P+T avec vérification du raccordement des conducteurs, phase neutre et terre.
Affichage instantané sur l’écran bicolore LCD facilitant l’interprétation des mesures en fonction de la conformité de l’installation.
Mesure la tension et affiche le raccordement.
Mesure la terre sans provoquer le déclenchement des disjoncteurs : < 15 mA.
Un bouton test pour lancer la disjonction du différentiel 30 mAAC avec maintien de l’affichage 7 s.
Testeur qui s’adapte à toute configuration de prise avec sa tête rotative et son faible encombrement.
Utilisation sur prise 2P+T avec vérification du raccordement des conducteurs, phase neutre et terre.
Affichage instantané sur l’écran bicolore LCD facilitant l’interprétation des mesures en fonction de la conformité de l’installation.
Mesure la tension et affiche le raccordement.
Mesure la terre sans provoquer le déclenchement des disjoncteurs : < 15 mA.
Un bouton test pour lancer la disjonction du différentiel 30 mAAC avec maintien de l’affichage 7 s.
Agréments, normes & labels
IEC 61557-3. IEC 61557-6. IEC 61010-2-030.
